车床液压系统设计定制

车床液压系统设计定制：车床液压系统由夹紧液压装置、横向进给液压装置纵向进给液压装置三部分组成。要求通过三部分的协周分配来实现车床的顺序工作过程。各动作的瓦相切换可以通过行程开关SQ,由可编程控制器 (PLC)来控制。

根据功能要求进行分析，要满足如上功能要求，需用到如下的基本回路: 方向控制回路 (换向回路、锁紧回路等) ，压力控制回路 (调压回路、卸荷回路、减压回路等) ，速度控制回路(液压节流调速回路快速运动回路等 ) 。故合理选用液压元件.

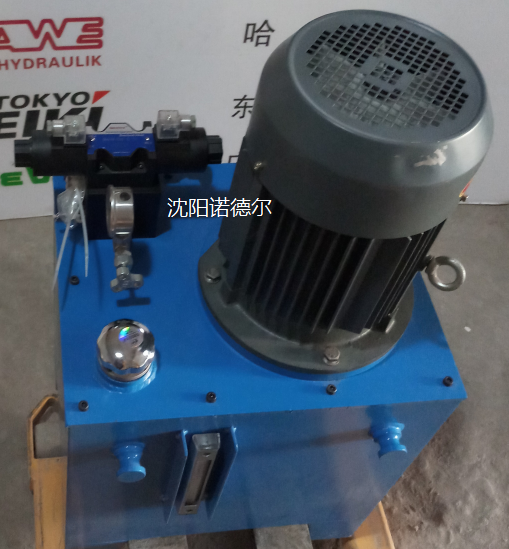

此车床液压控制回路主要由以下原件组成: 左夹紧液压缸用于夹紧工件和卸下工件，中横向进给液压缸带动刀具横向进给，右纵向进给液压缸带动刀具纵向进给，7个电磁换向阀控制进给液压缸的前进与后退以及工件的夹紧和卸下，2个调速阀控制进给液压缸进给速度，双联泵提供液压油输出，另外采用3个单向阀控制液压油流动方向，减压阀和压力继电器监控夹紧缸的油压溢流阀进行过载保护。
