硅钢带热处理线液压系统-节能液压站

硅钢带，作为电力工业和电子设备制造中的关键磁性材料，其性能优劣直接关乎各类电气产品的能效与稳定性。在硅钢带生产流程里，热处理是一道核心工序，它借助精准调控温度、时间等参数，改善硅钢带内部的晶体结构，进而提升其磁导率、降低磁滞损耗。而在整个热处理线中，液压系统宛如 “动力心脏”，承担着驱动、控制各类关键设备的重任，对保障热处理工艺的精准实施起着决定性作用。

一、硅钢带热处理工艺与液压系统的关联

硅钢带热处理通常涵盖加热、保温、冷却等主要环节，每个环节对设备运行的稳定性和控制精度都有着严苛要求。

加热阶段，硅钢带需在连续退火炉内匀速移动，确保受热均匀。这一过程中，炉内辊道的平稳传动至关重要，辊道由液压马达驱动，依靠液压系统精确调节速度，使硅钢带以设定的速率（一般在 0.5 - 5m/min）穿过加热区域，防止因速度波动导致局部过热或加热不足，影响磁性能。

保温环节，要维持炉内稳定的温度场和微正压环境。液压系统一方面驱动炉门的精准开闭，保证炉门密封良好，减少热量散失；另一方面，通过控制烟道挡板的开度，精准调节炉内压力（通常维持在 5 - 10Pa 的微正压），避免空气混入氧化钢带表面。

冷却阶段，为使硅钢带快速、均匀冷却，以获得理想的组织结构和性能，液压系统控制冷却喷嘴架的位移和冷却风机叶片的角度。依据硅钢带的厚度（常见 0.15 - 0.5mm），通过比例阀精准调整喷嘴与钢带的间距（精度可达 ±1mm），以及风机的风量，实现冷却速度在 5 - 20℃/s 范围内灵活调控。

二、液压系统的关键构成及功能

（一）动力源部分

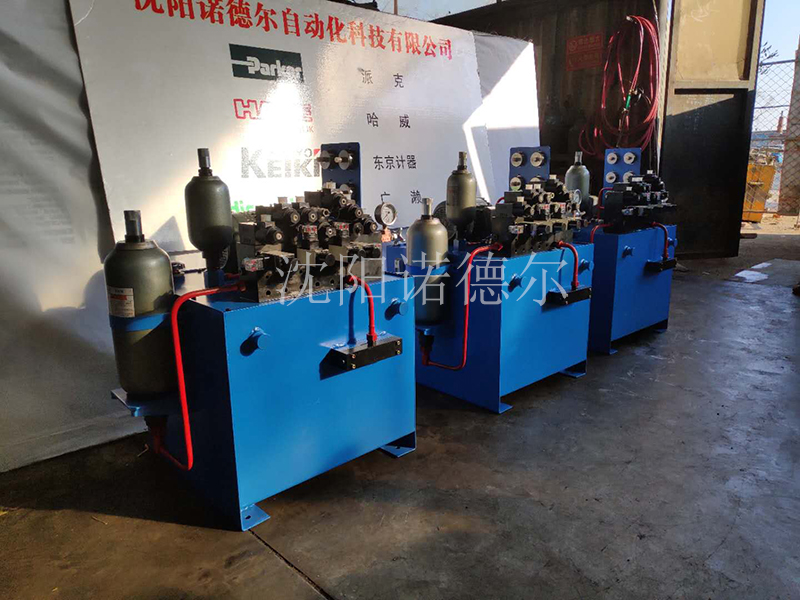

动力源作为液压系统的 “能量源头”，主要由高压柱塞泵、电机和油箱组成。其中，高压柱塞泵多选用变量泵，能依据系统负载实时调节输出流量，高效匹配不同工况需求，相较于定量泵，可显著降低能耗 20% - 30%。电机为柱塞泵提供动力，将电能转化为机械能，驱动泵运转产生高压油液，系统压力一般维持在 10 - 25MPa，为后续执行机构的动作提供充足动力。油箱则兼具储油、散热和过滤功能，其内部设有多层滤网，对油液进行初步过滤，防止杂质进入系统；同时，油箱较大的散热面积能有效散发系统运行产生的热量，确保油液温度稳定在适宜区间（35 - 55℃），避免油温过高致使油液氧化、粘度下降，影响系统性能。

（二）控制单元

控制单元宛如液压系统的 “智慧大脑”，核心元件包括电液比例阀、伺服阀、电磁换向阀以及压力、流量传感器等。电液比例阀和伺服阀能够依据输入的电信号，精准调节液压油的压力、流量和流向，实现执行机构的 “无级调速” 与 “精准定位”，响应速度极快，通常在 100ms 以内。电磁换向阀则主要用于控制油液的通断和方向切换，实现执行机构的换向动作。压力、流量传感器实时监测系统中的压力和流量参数，并将信号反馈至控制系统，形成闭环控制回路，确保系统运行的稳定性和控制精度，比如在张力控制环节，通过传感器反馈的张力信号，精确调节比例溢流阀，维持硅钢带张力恒定在 5 - 30kN，误差控制在极小范围。

（三）执行机构

执行机构是将液压能转化为机械能的关键部分，主要包含液压缸和液压马达。液压缸应用广泛，像炉门的升降、张力辊的压下与抬升、冷却喷嘴架的位移等动作均由其完成。以炉门升降为例，双作用液压缸通过活塞杆的伸缩，驱动炉门在垂直方向平稳移动，配合高精度的位移传感器，实现炉门位置的精准定位，定位误差可控制在≤2mm，保障炉门关闭时的密封性，减少炉内热量泄漏。液压马达则主要用于驱动炉内高温辊道，由于炉内环境温度高达 300 - 500℃，液压马达需采用特殊耐高温材料制造，确保在恶劣环境下仍能稳定、高效运转，带动辊道以稳定转速输送硅钢带。

（四）辅助元件

辅助元件虽不直接参与能量转换和执行动作，但对系统的稳定运行起着不可或缺的保障作用。其中，精密过滤器采用多级过滤结构，过滤精度高达≤10μm，能有效拦截油液中的微小杂质，防止其进入阀组、液压泵等关键元件，避免元件磨损、卡堵，延长系统使用寿命。冷却器有水冷和风冷两种形式，根据实际工况选用，其作用是将系统运行产生的多余热量带走，维持油液温度在正常范围，防止油温过高引发油液性能劣化。蓄能器则如同一个 “能量储存库”，在系统负载变化时，吸收或释放能量，补偿流量波动、缓冲压力冲击，例如在炉门快速关闭瞬间，蓄能器吸收冲击能量，减少对系统的损害，提升系统运行的平稳性。

三、液压系统的技术特性

（一）耐高温特性

鉴于硅钢带热处理多在高温环境下进行，炉内及周边区域的液压元件面临严峻考验。为此，炉内辊道的液压马达、液压缸的密封件等关键部件均采用耐高温材料制造。如密封件选用氟橡胶材质，其能在高温环境下保持良好的弹性和密封性能，有效防止液压油泄漏；同时，对这些元件的润滑系统进行优化，采用高温润滑脂，确保在 300 - 500℃的高温环境下，元件仍能正常运转，不出现因润滑不良导致的磨损、卡顿等问题。

（二）高清洁度要求

硅钢带表面质量要求极高，不允许有丝毫油污或杂质残留，否则将严重影响其绝缘性能和磁性能。因此，液压系统在设计和运行过程中，对清洁度把控极为严格。一方面，采用全封闭的油箱结构，减少外界粉尘、杂质进入系统的机会；另一方面，构建完善的三级过滤体系，包括吸油过滤、高压过滤和回油过滤，确保油液清洁度始终维持在 NAS 8 级标准以上，即每 100mL 油液中，粒径≥5μm 的颗粒数量不超过 130 个，从源头上杜绝油液污染对硅钢带质量的潜在威胁。

（三）抗干扰与高稳定性

热处理线现场存在大量电气设备，如加热炉的变频器等，会产生强烈的高频电磁干扰，对液压系统的控制精度和稳定性构成挑战。为应对这一问题，液压系统的传感器、比例阀等关键电控元件均采用抗电磁屏蔽设计，通过金属屏蔽外壳、滤波电路等措施，有效屏蔽外界电磁干扰，确保元件准确接收和传输控制信号。同时，控制系统采用 PLC 冗余技术，配置双 CPU，当一个 CPU 出现故障时，另一个能迅速无缝切换，继续维持系统正常运行，大幅提高系统的可靠性，使系统无故障运行时间（MTBF）长达≥8000h，保障热处理线持续稳定生产。
