连续式酸洗机组液压站-大型液压系统设计

一、液压系统的核心功能与控制对象

二、液压系统的典型组成结构

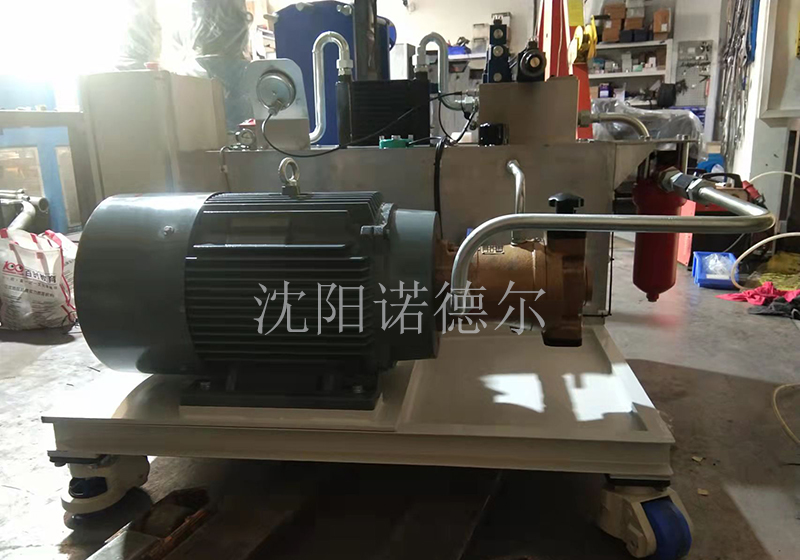

1. 动力源单元（泵站）

• 核心组件：高压柱塞泵（主泵，通常为恒压变量泵或负载敏感泵）、电机、油箱、冷却器、过滤器、蓄能器。
• 功能：为整个系统提供清洁、稳定的高压油源（系统工作压力通常为 10-25MPa，流量根据执行机构数量匹配）。
• 恒压变量泵：在系统压力达到设定值时自动减少流量，节能且避免油温过高；
• 蓄能器：吸收系统压力脉动、补偿泄漏，在突发流量需求时（如剪机动作）快速供油；
• 过滤器：采用 “吸油过滤（粗滤，精度 80-100μm）+ 回油过滤（精滤，精度 10-20μm）”，防止酸雾污染的油液堵塞阀组（酸洗环境易产生酸雾，需加强密封与过滤）。

2. 控制单元（阀组）

• 核心组件：电液比例阀（比例压力阀、比例流量阀）、伺服阀（高精度控制场景）、电磁换向阀、单向阀、溢流阀。
• 功能：根据 PLC（可编程逻辑控制器）的指令，精确调节执行机构的压力、流量、方向，是液压系统的 “大脑”。
• 比例阀：用于挤干辊压力、张紧辊张力的动态调节（如带钢厚度变化时，比例压力阀实时调整挤干辊压力）；
• 伺服阀：用于纠偏辊的高精度位移控制（定位精度可达 0.01mm）；
• 溢流阀：作为系统安全保护，防止压力过载（设定压力高于工作压力 10%-15%）。

3. 执行单元（液压缸 / 液压马达）

• 核心组件：双作用液压缸（多数场景）、液压马达（少数需旋转驱动的机构，如活套辊）、位移传感器（液压缸内置）、压力传感器。
• 功能：将液压能转化为机械能，驱动执行机构动作。
• 液压缸：如挤干辊的升降（控制压力）、纠偏辊的横向移动（控制位移）；
• 传感器：实时反馈液压缸位置、压力信号至 PLC，形成 “指令 - 反馈 - 调节” 的闭环控制。

4. 检测与反馈单元

• 核心组件：压力传感器、位移传感器、液位传感器、温度传感器、油液污染度传感器。
• 功能：实时监测系统运行参数，为 PLC 提供反馈信号，确保系统 “可控、可监”。
• 压力传感器：监测挤干辊压力、张紧辊张力（张力 = 压力 × 辊径系数）；
• 温度传感器：监测油箱油温（正常范围 30-55℃，超温时启动冷却器或报警）；
• 污染度传感器：监测油液清洁度（通常要求 NAS 8 级以下，超标时报警并提示更换滤芯）。

5. 辅助单元

• 核心组件：油箱（容积需满足 “系统流量 ×3-5 倍”，保证油液充分散热）、冷却器（水冷或风冷，控制油温）、加热器（冬季启动时预热油液，防止粘度过高）、空气滤清器（防止油箱吸油时带入杂质）。
• 功能：保障液压系统的运行环境，延长元件寿命。

6. 管路与密封单元

• 核心组件：高压无缝钢管（主油路）、高压胶管（活动部件连接）、密封件（O 型圈、组合密封垫，材质多为丁腈橡胶或氟橡胶，耐油、耐酸雾腐蚀）。

• 要求：酸洗环境存在酸雾，需加强管路密封（防止油液泄漏污染带钢），并对管路外壁进行防腐处理（如镀锌或涂防腐漆）。

•


三、系统关键技术特点

1. 高可靠性设计
• 关键元件（泵、阀、传感器）采用冗余配置（如主泵一用一备，故障时自动切换），避免单点故障导致机组停机；
• 油箱设计为 “分区结构”（吸油区、回油区、沉淀区），减少油液扰动与杂质沉积。
2. 高精度闭环控制
• 所有核心控制回路（如张力、压力、位移）均采用 “PLC + 传感器 + 比例 / 伺服阀” 的闭环控制，确保参数波动控制在允许范围内（如张力波动≤5%）；
• 例如：纠偏系统通过 “带钢位置传感器（检测带钢边缘）→PLC 计算偏移量→伺服阀驱动纠偏辊→位移传感器反馈位置” 的闭环，实现带钢中心 line 的实时修正。
3. 抗污染与防腐设计
• 油液清洁度控制：采用多级过滤 + 离线过滤装置（定期对油箱油液进行循环过滤），防止酸雾冷凝水混入油液（水含量需≤0.1%，否则会导致油液乳化、元件锈蚀）；
• 元件防腐：泵站与阀组外壳采用不锈钢材质或涂防腐涂层，液压缸活塞杆表面镀铬（厚度≥0.05mm），提高抗酸雾腐蚀能力。
4. 节能设计
• 采用负载敏感泵：仅根据执行机构的实际需求提供流量与压力，避免 “大流量空转” 造成的能耗浪费（相比定量泵节能 20%-30%）；
• 蓄能器节能：在间歇动作（如剪机剪切）时，由蓄能器供油，减少主泵频繁启停。

四、常见故障与维护要点

1. 典型故障及排查

2. 日常维护要点

• 油液管理：每 3 个月检测一次油液清洁度与水分含量，每 6-12 个月更换一次液压油（采用抗磨液压油，粘度等级通常为 ISO VG46 或 VG68）；
• 元件维护：每 1 个月清洗回油过滤器滤芯，每 6 个月检查蓄能器预充压力（通常为系统工作压力的 60%-70%），每年对比例阀、伺服阀进行校准；
• 状态监测：通过 PLC 系统实时监控油温、压力、液位等参数，设置报警阈值（如油温＞60℃、压力偏差＞10% 时报警），提前发现潜在故障。
