城市轨道交通齿轮箱液压系统

城市轨道交通齿轮箱液压系统是保障列车传动系统稳定运行的关键组成部分，主要负责齿轮箱的润滑、冷却及工况监测，直接影响列车的安全性、可靠性和运行效率。

一、系统核心构成

城市轨道交通齿轮箱液压系统通常由以下关键部件组成，各部分协同工作以实现对齿轮箱的全方位保障：

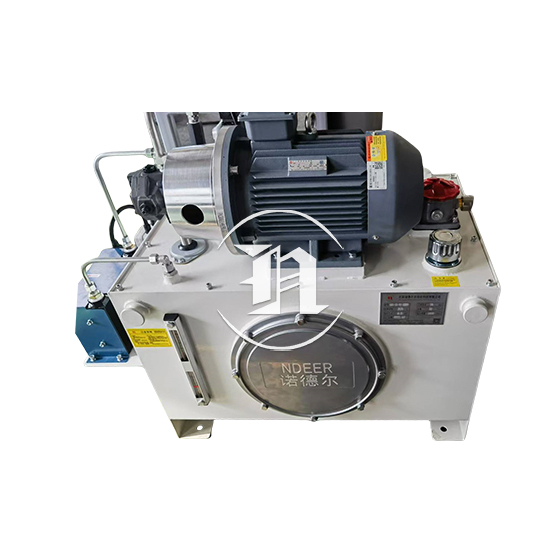

液压泵组

提供系统动力的核心部件，多采用齿轮泵或柱塞泵，通过电机驱动将液压油加压，确保油液能循环输送至齿轮箱各润滑点。

部分系统配备双泵冗余设计，当主泵故障时，备用泵自动启动，保障系统连续性。

油箱及油液处理装置

油箱用于储存液压油，内置液位传感器（监测油位，防止缺油）和温度传感器（实时监控油温，过高时触发冷却）。

油液处理装置包括：

过滤器（粗滤 + 精滤，过滤杂质，精度通常为 10-20μm，避免齿轮磨损）；

呼吸器（防止油箱内油液与空气直接接触，减少水分和污染物侵入）。

冷却系统

由冷却器（多为板式换热器）和风扇组成，当油液温度超过设定值（通常 60-80℃）时，冷却器通过列车冷却水源或空气散热，降低油温。

控制与监测单元

压力传感器（监测系统供油压力，确保润滑压力稳定，一般为 0.2-0.5MPa）；

流量传感器（检测油液循环流量，异常时报警）；

电子控制单元（ECU）：接收传感器信号，控制泵组、冷却器的启停，同时将故障信息上传至列车监控系统（TCMS），触发声光报警或降速保护。

管路与阀件

高压管路（输送加压油液至齿轮箱）、回油管路（将润滑后的油液带回油箱）；

安全阀（系统超压时卸荷，保护部件）、单向阀（防止油液倒流）、截止阀（检修时切断油路）。

二、核心功能与工作原理

强制润滑

齿轮箱内齿轮啮合、轴承转动需持续润滑以减少摩擦磨损。液压泵将油液加压后，通过管路输送至齿轮啮合点、轴承滚子等关键部位，形成油膜隔离金属表面，降低摩擦系数。

原理：利用油液的流动性，通过喷油嘴或油道直接将油液喷射到润滑点，确保高速运转的部件得到充分润滑。

冷却散热

齿轮箱在高速运行中因摩擦产生大量热量，若温度过高会导致油液黏度下降、润滑失效，甚至齿轮变形。

原理：高温油液从齿轮箱回流至油箱后，经冷却器与低温介质（如列车冷却风、冷却水）热交换，油温降低后重新进入循环，维持齿轮箱工作温度在合理范围（通常≤100℃）。

杂质清除与油液保护

油液在循环过程中会混入齿轮磨损产生的金属碎屑、外界粉尘等杂质，过滤器通过拦截杂质，避免其进入齿轮箱加剧磨损；同时，呼吸器减少空气中水分进入，防止油液乳化变质。

故障监测与保护

当系统出现压力过低（润滑不足）、流量异常（管路堵塞或泄漏）、油温过高（冷却失效）等情况时，传感器将信号反馈至 ECU，ECU 立即触发保护机制：

轻微故障：列车监控系统报警，提示司机注意；

严重故障：自动切断动力或限制车速（如降至 30km/h 以下），避免齿轮箱损坏。

三、技术特点与设计要求

高可靠性

列车运行环境复杂（振动、冲击、温度波动大），系统部件需具备抗振动（符合 EN 50155 标准，振动等级≥3g）、耐温（-40℃至 70℃）能力，且关键部件（如泵、传感器）需冗余设计。

高效节能

采用变量泵技术，根据齿轮箱负载（如列车加速、爬坡时负载增大）自动调节供油流量，避免空载能耗；冷却系统按需启停，减少能源浪费。

紧凑化与轻量化

受列车空间限制，系统需集成化设计（如泵组与油箱一体化），采用高强度轻质材料（如铝合金油箱、不锈钢管路），降低重量（通常整套系统重量≤50kg）。

适配性强

需适配不同类型的齿轮箱（如地铁车辆的斜齿轮箱、动车组的行星齿轮箱），根据齿轮箱结构设计油道布局，确保润滑点覆盖全面。

四、常见故障与维护要点

典型故障及原因

供油压力不足：可能因泵组磨损、过滤器堵塞、管路泄漏或安全阀故障；

油温过高：冷却器脏堵、风扇故障、油液不足或油液黏度不符（如夏季未换低黏度油）；

油液污染：过滤器失效、呼吸器损坏或检修时未清洁管路导致杂质混入。

维护要点

定期检查：每日检查油位、油温、压力是否正常；每周检查管路连接有无泄漏、过滤器压差（压差过大需更换滤芯）；

油液管理：按运行里程（通常 5-10 万公里）或时间（1-2 年）更换液压油（多为合成齿轮油，如 ISO VG 46 或 68），换油时同步清洁油箱、更换滤芯；

部件校准：定期校准压力、温度传感器，确保监测精度；对泵组、冷却器进行性能测试，及时更换老化部件；

故障排查：利用列车 TCMS 系统记录的故障码，快速定位问题（如压力低优先检查泵和过滤器，油温高重点排查冷却系统）。
