油缸试验台的脉冲发生系统是如何工作的？

一、脉冲发生系统的核心功能

模拟动态负载：通过产生周期性的压力脉冲或力脉冲，模拟工程机械、液压设备等场景中油缸承受的冲击载荷（如振动、启停、换向等工况）。

测试疲劳强度：用于评估油缸密封件、缸筒、活塞杆等部件在反复脉冲作用下的耐久性和可靠性（如 2P 试验、2F 试验等标准测试）。

调节脉冲参数：可精确控制脉冲压力大小、频率、波形（如方波、正弦波）及循环次数，满足不同测试标准的要求。

二、系统组成与工作原理

1. 硬件组成组件

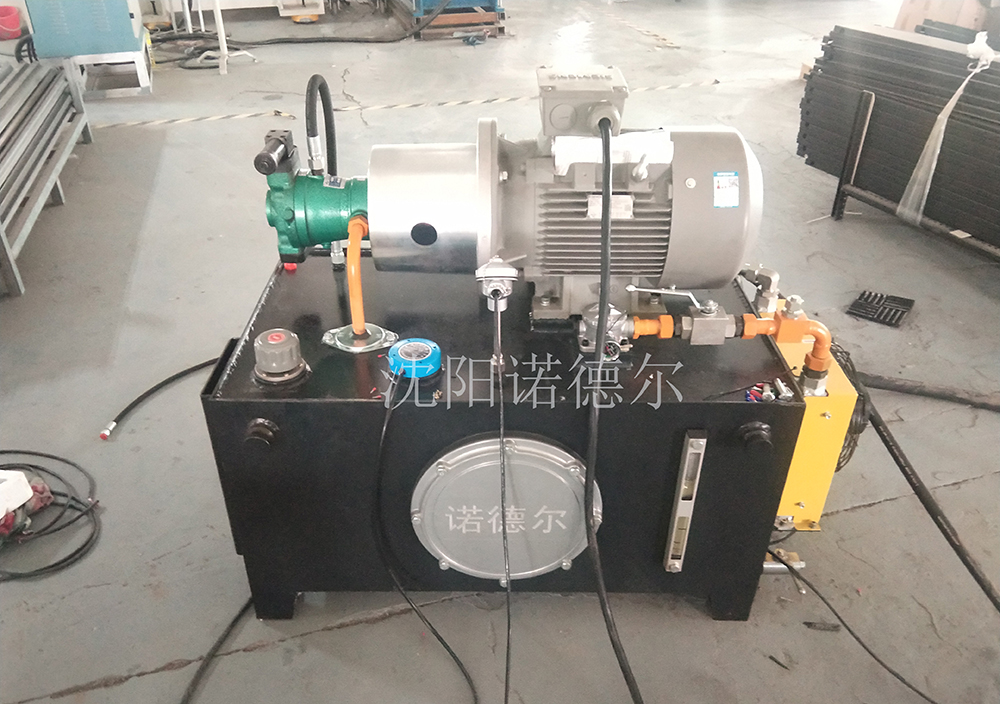

脉冲压力源 - 通常由高压油泵、蓄能器或伺服阀组构成，提供稳定的压力基础。- 蓄能器可快速释放能量，形成脉冲峰值。

脉冲控制阀门 - 包括电磁换向阀、比例阀或伺服阀，通过高频开关或开度调节控制油液流量，形成脉冲波形。

- 例：电磁阀快速切换油路，实现压力的骤升骤降。

传感器与反馈装置 - 压力传感器实时监测脉冲压力值，位移 / 力传感器监测油缸响应。- 数据反馈至控制系统，用于闭环调节脉冲参数。

控制单元 - PLC 或计算机控制系统，接收参数设定（如脉冲压力、频率），输出电信号控制阀门动作。

辅助组件 - 过滤器（防止杂质影响阀门精度）、冷却器（控制油温）、安全阀（防止超压）。

2. 工作原理流程

控制系统设定脉冲参数

脉冲压力源启动

阀门动作控制油液

压力油通过阀门产生脉冲

脉冲作用于油缸

传感器采集压力/位移数据

数据反馈至控制系统

参数设定：通过工控机或 PLC 输入脉冲压力范围（如 0.5~30MPa）、频率（如 1~50Hz）、循环次数（如 10 万次）等参数。

压力生成：

油泵向系统提供稳定油压，蓄能器储存能量；

当电磁阀或伺服阀按设定频率开关时，油液流量周期性变化，形成压力脉冲（如方波脉冲）。

波形调节：

通过比例阀调节阀门开度，可控制压力上升 / 下降的斜率，形成正弦波、锯齿波等不同波形；

蓄能器的容量和释放速度也会影响脉冲的峰值和持续时间。

闭环控制：传感器实时监测脉冲压力，若与设定值偏差超过阈值，控制系统自动调整阀门开度或油泵输出，确保脉冲精度（如压力波动≤±1%）。

三、典型脉冲试验场景

1. 2P 试验（压力脉冲测试）

目的：测试油缸在交变压力下的密封性能和结构强度。

工作方式：

脉冲系统在油缸两腔交替施加高低压（如 0~35MPa 循环），频率通常为 10~20 次 / 分钟；

持续数万次循环后，检查油缸是否出现泄漏、裂纹等失效现象。

2. 2F 试验（力脉冲测试）

目的：模拟油缸承受周期性负载力的工况，测试活塞杆、缸筒的疲劳寿命。

工作方式：

脉冲系统通过液压加载装置（如负载缸、砝码）对活塞杆施加交变力（如 0~100kN 循环）；

配合位移传感器监测油缸在力脉冲下的变形量，评估部件可靠性。

四、关键技术参数与调节方式

参数 调节方式 典型范围

脉冲压力幅值 - 通过比例阀调节系统压力设定值；

- 蓄能器充气压力影响脉冲峰值。 0.1~50MPa（可调）

脉冲频率 - 改变电磁阀开关频率或伺服阀动作周期。 0.5~50Hz（高频可达 100Hz）

脉冲波形 - 方波：电磁阀快速切换；

- 正弦波：伺服阀连续调节开度。 方波、正弦波、锯齿波

脉冲持续时间 - 设定单次脉冲的上升时间、保持时间和下降时间（通过阀门响应速度控制）。 上升时间≤50ms（可调）
