板带处理产品液压系统-大功率液压站

板带处理产品（如冷轧板带、热轧板带、镀层板带等）的液压系统是其生产线上的核心动力与控制单元，负责驱动设备执行机构（如轧辊、卷取机、矫直机、剪切机等）的精确动作，保障板带的尺寸精度、表面质量和生产效率。

一、板带处理液压系统的构成

板带处理线的液压系统通常由动力源、执行元件、控制元件、辅助元件四大部分组成，各部分协同实现力、速度、位置的精确控制：

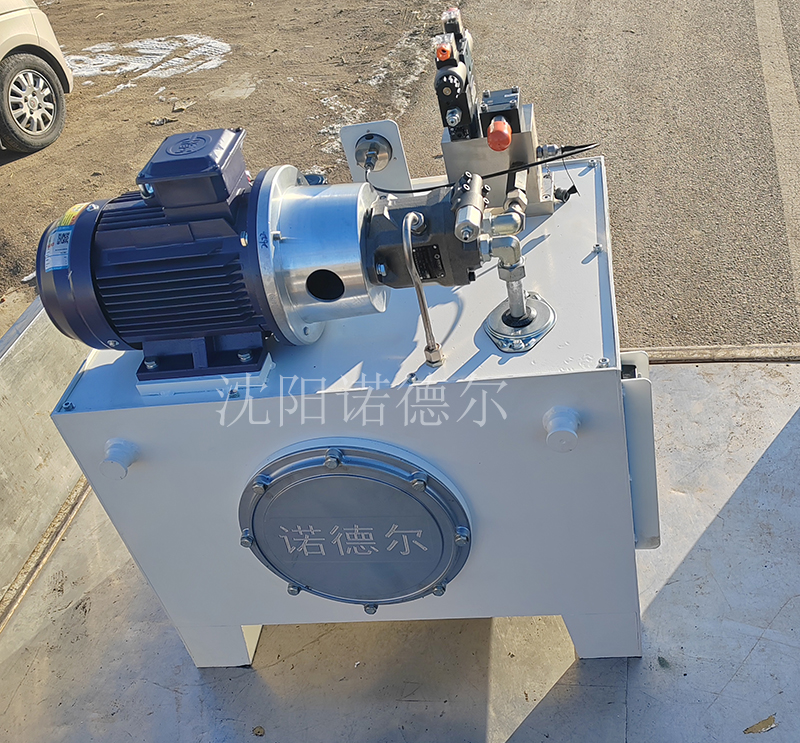

动力源

主要包括液压泵组（如轴向柱塞泵、齿轮泵）、驱动电机、油箱、冷却器、过滤器等。

功能：将机械能转化为液压能，为系统提供高压油液（工作压力通常在 10-31.5MPa），并通过冷却、过滤保证油液清洁度（一般要求 NAS 7-9 级）。

执行元件

包括液压缸（如双作用活塞缸、柱塞缸）和液压马达，是系统的 “动力输出终端”。

应用场景：

轧机的辊缝调整（液压缸驱动压下装置）；

卷取机的张力控制（液压马达驱动卷筒）；

剪切机的刀片开合（液压缸提供剪切力）。

控制元件

核心是各类液压阀，按功能可分为：

压力控制阀：溢流阀、减压阀、比例压力阀（控制系统压力，如轧机负载压力）；

流量控制阀：节流阀、比例流量阀（控制执行元件速度，如板带输送速度）；

方向控制阀：电磁换向阀、电液换向阀（控制油液流向，实现动作切换）；

伺服阀 / 比例阀：高精度控制（如板形控制中的微调液压缸，响应时间可达毫秒级）。

辅助元件

包括油管（高压无缝钢管或软管）、管接头、蓄能器（吸收压力脉动、应急补油）、压力表、液位计、空气滤清器等，保障系统稳定运行。

二、核心功能与典型应用场景

板带处理的核心需求是高精度控制（如板厚公差 ±0.01mm）和高稳定性（避免断带、跑偏），液压系统的功能直接服务于这些需求：

张力控制

在酸洗、轧制、镀锌等工序中，需通过卷取机 / 开卷机的液压马达或液压缸提供稳定张力（通常 5-30kN），防止板带褶皱或拉伸变形。

控制方式：通过比例阀调节液压马达转速，结合张力传感器反馈实现闭环控制。

辊缝与压力控制

冷轧机中，液压压下系统通过液压缸实时调整轧辊间距（辊缝），结合压力传感器精确控制轧制力（可达数千吨），保证板带厚度均匀。

例如：四辊轧机的工作辊和支撑辊均由液压系统驱动，响应速度需满足板带高速轧制（1000m/min 以上）的动态调整需求。

板形控制

针对板带 “浪形”（如边浪、中浪），通过分布在轧辊内部的液压弯辊缸（或窜辊机构）施加侧向力，调整轧辊挠度，改善板形。

高精度伺服阀在此类控制中起关键作用，控制精度可达 ±0.001mm。

快速响应与安全保护

当出现断带、跑偏等故障时，液压系统需通过安全阀快速卸压，或通过紧急制动缸停止设备运行，避免事故扩大。

三、关键技术特点

板带处理液压系统与普通工业液压系统相比，具有以下特殊要求：

高动态响应

板带高速运行（如冷轧线速度达 2000m/min）时，液压阀的响应时间需＜50ms，确保实时修正偏差（如辊缝补偿、张力波动）。

抗污染能力强

板带处理环境多粉尘、水汽（如酸洗线的酸雾），液压油易受污染，需通过多级过滤（吸油过滤 + 高压过滤 + 回油过滤）和定期换油（通常每 6-12 个月）保障系统寿命。

节能与降噪

采用负载敏感泵（仅输出实际需求流量）替代定量泵，降低能耗；通过消声器、隔振垫减少泵组噪音（控制在 85dB 以下）。

智能化监控

集成传感器（压力、温度、流量）和 PLC 控制系统，实时监测油液状态（如温度＞60℃报警）、元件故障（如泵组振动异常），实现 predictive maintenance（预测性维护）。
