翻转设备液压站-汽车行业专用液压系统

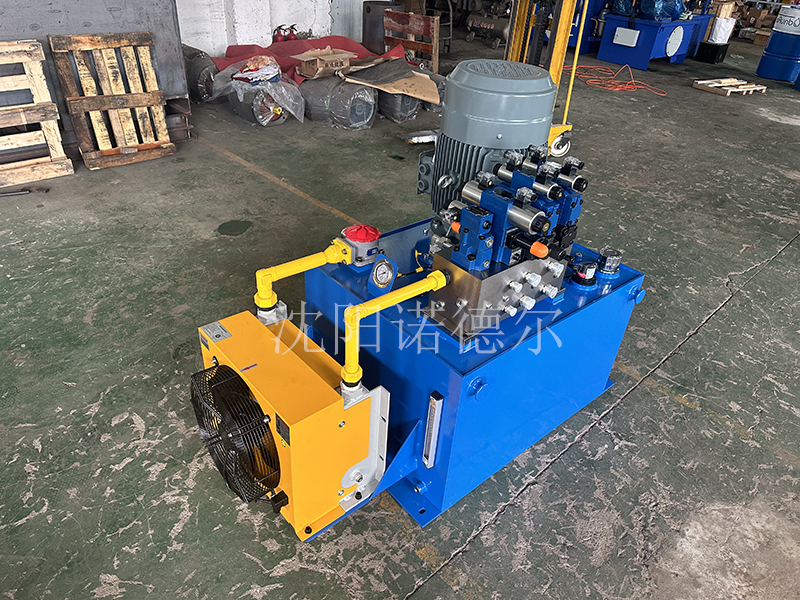

翻转设备液压站是为各类翻转机械（如工业翻转机、模具翻转台、板材翻转架等）提供动力的核心液压系统，通过液压能与机械能的转换，实现设备的翻转、升降、夹紧等动作，具有动力大、调速方便、运行平稳等特点。

一、核心组成部分

动力元件

液压泵：将电机机械能转化为液压能，常见类型有齿轮泵（成本低、适合低压）、叶片泵（流量均匀、适合中压）、柱塞泵（高压大流量，适用于重型翻转设备）。

电机：驱动液压泵运转，需根据液压泵功率匹配，确保输出稳定动力。

执行元件

液压缸：液压站的 “肌肉”，通过活塞杆伸缩带动翻转机构动作，常见有单活塞杆缸（单向出力为主）、双活塞杆缸（双向对称出力），部分设备会用摆动缸直接实现旋转动作。

控制元件

方向控制阀：如换向阀，控制液压油流向，决定液压缸伸缩方向（即翻转的正反转）。

压力控制阀：如溢流阀（限定系统最高压力，保护设备）、减压阀（为特定回路减压）。

流量控制阀：如节流阀、调速阀，调节液压油流量，控制翻转速度。

辅助元件

油箱：储存液压油，同时散热、沉淀杂质。

过滤器：清除油中杂质，保护液压元件。

冷却器：当系统油温过高时（通常超过 60℃），降低油温以维持油液性能。

压力表及传感器：监测系统压力，确保运行安全。

二、工作原理

电机驱动液压泵从油箱吸油，将机械能转化为高压液压能。

高压油经管道、控制元件（如换向阀）进入液压缸无杆腔或有杆腔，推动活塞杆伸缩。

活塞杆带动翻转设备的机械结构（如铰链、支架），实现工件的翻转（0°-180° 或自定义角度）。

完成动作后，液压油经回油管路流回油箱，循环利用。

三、关键参数

工作压力：根据翻转负载确定，轻型设备通常为 7-16MPa，重型可达 21-31.5MPa。

流量：影响翻转速度，流量越大，动作越快（需匹配电机功率）。

油箱容量：一般为泵每分钟流量的 3-5 倍，确保散热和油液储备。

翻转角度精度：通过行程开关、编码器或液压锁控制，精度可达 ±1°。

四、应用场景

工业制造：模具翻转、大型工件焊接 / 装配时的角度调整。

物流仓储：托盘货物翻转、集装箱倒装。

冶金行业：钢板、钢卷的翻转与搬运。

汽车行业：车身焊接工位翻转、零部件装配辅助。
